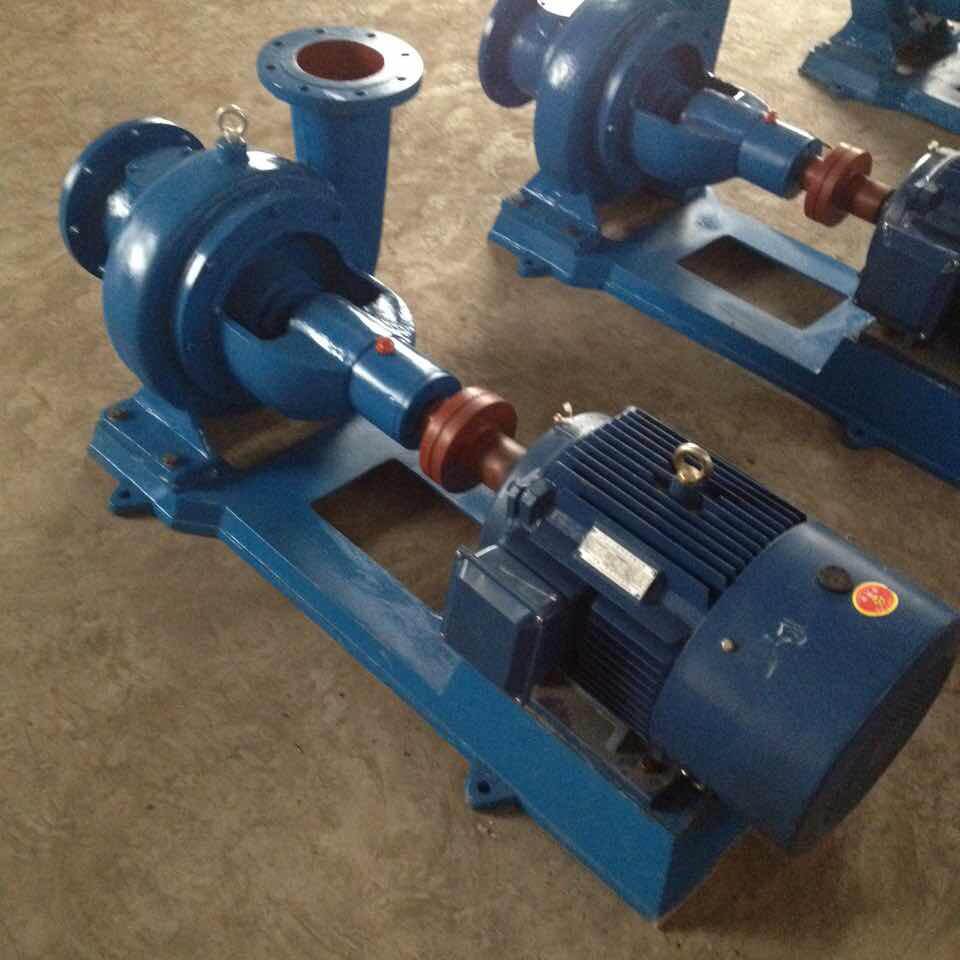

紙漿泵葉片繪型
發布時間：2023-03-31 點擊量：39
常用紙漿泵葉輪的繪型方法包括方格網保角變換法、逐點計算法、扭曲三角形法等，這里只介紹方格網保角變換法。
對于方格網保角變換法的繪型原理，可作如下解釋。

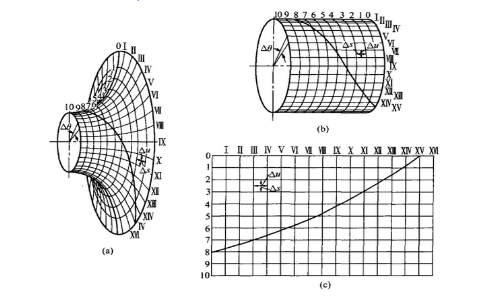

(a)為一/流面，其上有一條流線。用一組夾角為的軸面I.H、……和一組垂直于軸線的平面1, 2,……去截流面，使之在流面上構成小扇形格網，并且令小扇形的軸面流線長度△，和圓周方向的長度△ 相等，即△s=△u當所分的這些小扇形足夠小時，則可以把它們近似肴作是平面小正方形。流面上的小扇形從進口到出口逐漸增/大。所謂保角變換，顧名思義，就是保證空間流面上/流線與圓周方向的夾角不變的變換。對于在平面上的展開流線，只要求其與圓周方向的夾角和空間流面上對應角度相等。平面展開流線的長度和形狀則與實際流線可能不相同。因?yàn)橹荚谙嗨?，不追求相等，所以，可設想把流面展成圓柱面 然后把圓柱面沿母線切開，展成平面 由圖可見，空間流面上/流線穿過小扇形時，將扇形兩邊分別截成兩段，而在平面方格網上，相應的流線把正方形兩邊分別截成相應比例的兩段。由相似關系，對應的角度相等，即保持角度不變。
