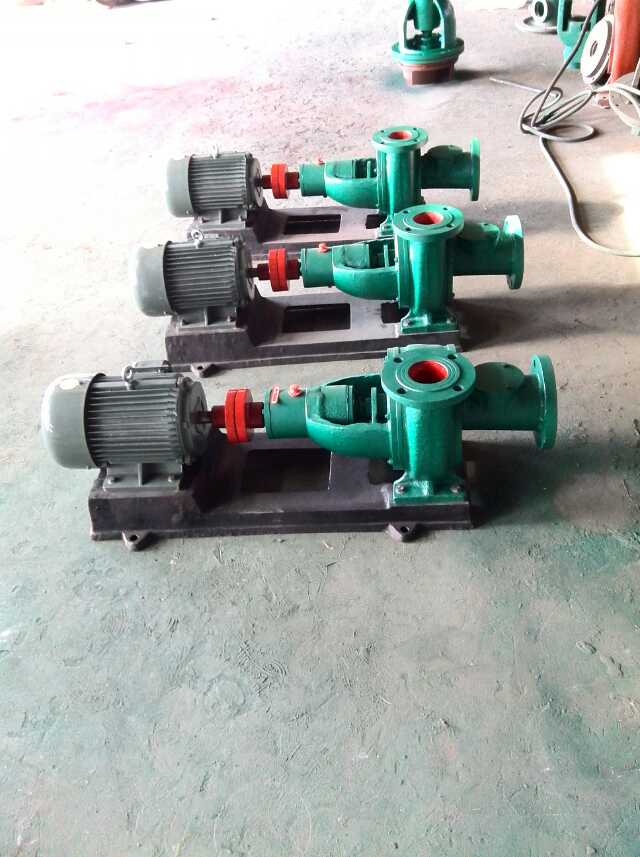

紙漿泵是葉片式泵的一種。山于這神泵上要是靠葉輪旋轉時，葉片撥動液體旋轉，液體在紙漿泵葉輪中運動的分析，使液體產生慣性離心力而工作的，所以叫做離心泵。由于離心泵是靠離心力工作的，所以在講它的工作原理前，先要弄清什么是離心力。
例如:在繩子的一端拴一塊石頭，用手拿著繩子的另端使石頭作圓運動，就感到有一種向外的拉力，這就是離心力。說得確切些，離心力就是物體旋轉時，產生的一種使物休離開旋轉中間的力。物體的質盈越大，旋轉的半徑，轉速越快，離心力也越大。圖2-1是單級離心泵的工作簡圖。泵的主要工作部件有葉輪I:其上有一定數目的葉片2:葉輪固定于軸4上，由軸帶動旋轉;泵的外殼3為一螺殼形擴散.室，叫做蝸殼。外殼靜止不動;泵的吸入口與吸入管8相連接，排出口與排出管9相連接。
離心泵在工作前，吸入管路和泵內首先要充滿所輸送的液體，當葉輪旋轉時，葉片撥動葉輪內的液體旋轉，液體就獲得能量，從葉輪內甩出。葉輪內甩出來的液體經過泵殼流道、擴散管再從排出管排出。與此同時，葉輪內產生真空，而吸入液面的液體通常在大氣壓力作用下。經過吸入管路壓入葉輪中。因為葉輪是連續而均勻地旋轉的，所以液體連續而均勻地被甩出和吸入。
從上述工作原理可知，離心泵工作時，怕泵內有氣。因為氣度的重度小，旋轉時產生的離心力就很小，葉輪中不能造成必要的真空度，也就無法將重度較大的液休吸入泵中。因此在開泵前須使泵和吸入系統充滿液休，工作中吸入系統也不能漏氣，這是離心泵正常工作須具備的條件。
(三)液體在葉槍中的流動
液體在離心泵中獲得能量的過程，表現為液體在葉輪作用下流速大小和流動方向的變化。因此首先應該了解液體在葉輪中的流動規律。
離心泵工作時，液休一方而和葉輪一起作旋轉運動，同時又從葉輪的流道里向外流動，因此，液體在葉輪里所作的是一種復合運動。
當葉輪撥動液體旋轉時，自吸離心泵的工作原理，液體質點則具有一個隨葉輪旋轉的圓周運動，如圖2-2(a)所示，其運動速度稱為圓周速度，用符號U表示。它的方向與圓周的切線方向一致，大小與所在處半徑R及轉速n有關。而液體質點又相對旋轉的葉輪作相對運動，如圖2-2(b)所示，其運動速度稱為相對速度，用符號w表示。在理想情況下，它的方向就是葉輪葉片在該處的切線方向，它的大小與流量Q及流道斷面尺寸有關.液體在葉輪內任何瞬間都既作圓周運動，又作相對運動。我們把液體相對于泵體的運動，稱為絕/對運動，如圖2-2 ( c)所示，其運動速度稱為絕/對速度，用符號C表示它是以上兩個速度的向量
